Tarjeta De Control Y Automatización Domótica Rs232 A Relevos

Descripción

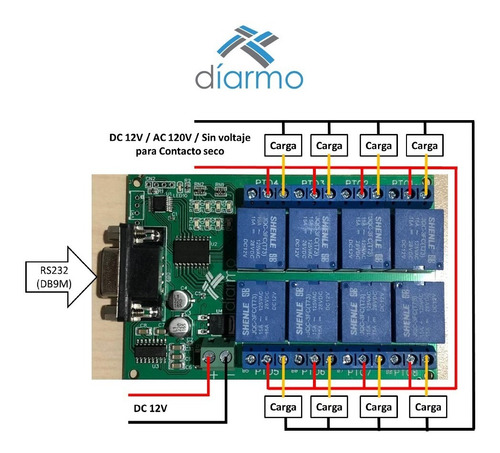

El controlador de relevos RS232 a contactos secos (Relevos) de 8 salidas, permite la manipulación de 8 dispositivos como cortinas eléctricas, chimeneas, sistemas de irrigación, ascensores de proyector, Telones eléctricos y más. Esta interfaz permite el manejo de dispositivos desde cualquier sistema procesador(ELAN, CRESTRON, CONTROL 4, Savant Systems, entre otros) que tenga comunicación vía protocolo serie RS232.

Interface RS232:
El sistema de contactos permite configurar y verificar el estado de los 8 contactos a partir de un sencillo conjunto de instrucciones que permiten activar, desactivar y consultar el estado de cualquiera de los contactos. La tarjeta tiene un conector hembra que recibe el cable RS232, a través del cual serán enviados los comandos.

Comandos Utilizados:

Para activar, desactivar o consultar cualquiera de los ocho puertos use los
siguientes comandos a través del puerto serie:
1. El comando C, se encarga de cerrar el contacto en el relevo:
Ej. El comando “C3” cierra el contacto del puerto PTO3. El led
indicador en la tarjeta iluminará el PTO3.

2. El comando A, se encarga de abrir el contacto del relevo:
Ej. El comando “A3” abrirá el contacto del puerto No. 3. El led
indicador en la tarjeta apagará el PTO3.

3. El comando E es utilizado para revisar el estado en el relevo:
Ej. El comando “E3” devolverá el dato por el puerto serial 3C o 3A,
donde “C” , indica que el contacto está cerrado y “A”, indica que el
puerto está abierto.

Manual de usuario: https://drive.google.com/file/d/1Gxq7YpR1zBcaXUKVfuItl9CWMiZaobAm/view
